Étant un type de capteur à fibre optique, le capteur FBG présente tous les avantages généralement attribués aux capteurs à fibre optique, tels qu'une faible perte par rapport à la longueur de la fibre, une immunité aux interférences électromagnétiques et radiofréquences, petite taille et poids, fonctionnement intrinsèquement sûr dans des environnements caractérisés par des matières dangereuses, une sensibilité élevée et une fiabilité à long terme. De plus, la technologie de réseau à fibre Bragg révèle une capacité de multiplexage série inhérente et une capacité à fournir des mesures absolues sans avoir besoin de référencement. Cela en fait une alternative naturelle aux technologies de détection électrique conventionnelles.
Les capteurs optiques FBG peuvent être déployés dans des environnements difficiles, notamment à haute température, à haute radiation, à vide élevé, à haute pression et à basse température, tels que le transformateur de puissance, armoire de commutation et surveillance des points chauds des autres équipements électriques; surveillance des vibrations et de la température du générateur haute puissance; surveillance des pales de vent; surveillance de la contrainte du réservoir de carburant des avions; Surveillance de la déformation, de la température et du déplacement du réacteur nucléaire thermique; surveillance des engins spatiaux et ainsi de suite. En tant que professionnelFabricant de réseau de fibre BraggT & S peut vous fournir des capteurs FBG de haute qualité à des prix raisonnables, notre ligne de production comprend un capteur de contrainte FBG, un capteur de température FBG,Capteur de pression de réseau de fibre bragg, Etc. T & S fournit des capteurs FBG au meilleur prix du capteur FBG, n'hésitez pas à nous laisser un message.

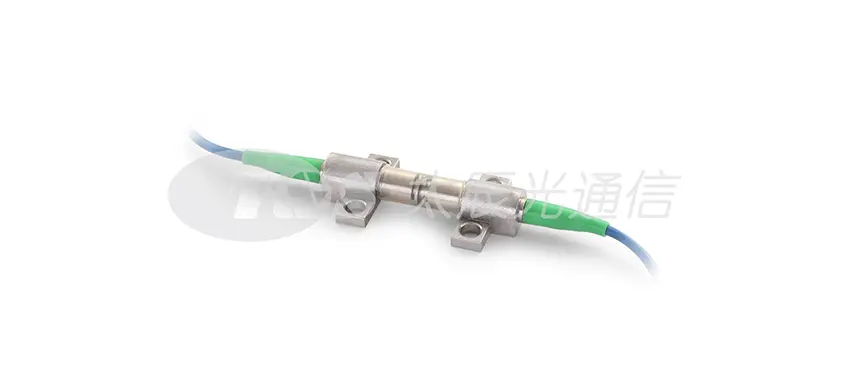

Capteur de déformation de grille de fibre de Bragg S03 S04 utilisé dans la pente de la structure en béton intégré
Surveillance de la santé des barrages, micro-vibration de mesure de la déformation
Gamme de mesure de déformation 5000 micro
Précision de la contrainte 5 micro
La souche peut être personnalisée avec compensation de température

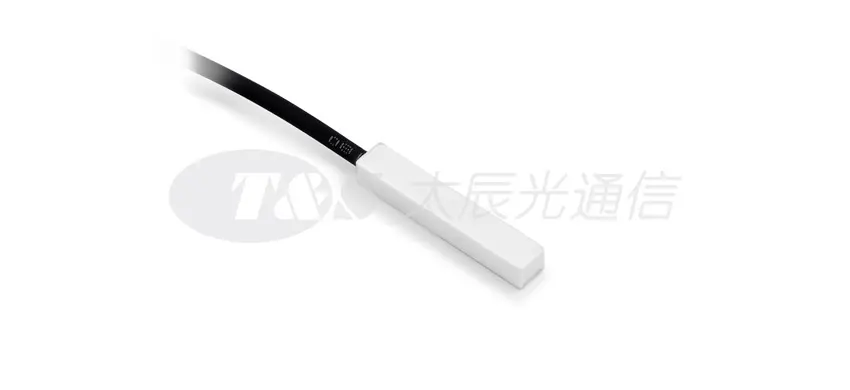

Fiber Bragg réseau capteur de température fibre t09 fibre Bragg réseau capteur de température chaîne de capteur de température T10 fibre Bragg réseau capteur de température T14 pour transformateur immergé dans l'huile
Fiabilité élevée
Haute sécurité

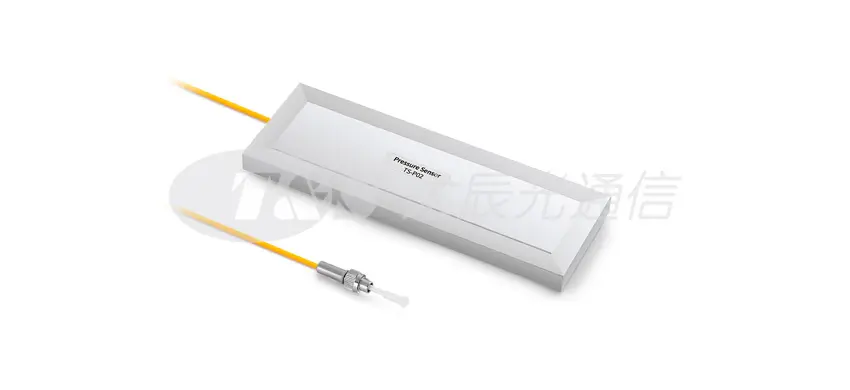

Fiber Bragg Gamme de mesure du capteur de pression de grille de 70kN de mesure de la force d'enroulement de serrage du transformateur immergé dans l'huile/installé à la position de la chaussure de pression

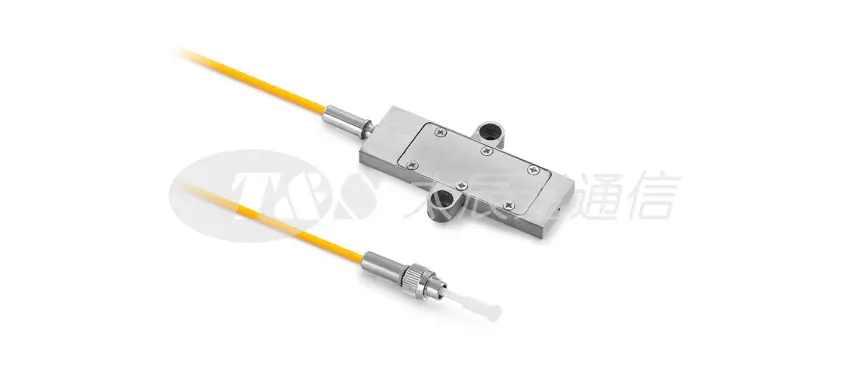

Capteur de vibration de fibre Bragg
Exempt d'interférences électromagnétiques
Excellente performance d'isolation
Bonne courbe caractéristique amplitude-fréquence
Haute dc-500hz de fréquence de mesure
Facile à installer
•Capteur de contrainte FBGFonctionne de la même manière que le capteur de température. La longueur d'onde répond à la déformation appliquée. Ces capteurs à fibre optique Bragg Grating sont soudés par points directement à la surface de la structure métallique avec un couvercle de protection en silicone.
• Les capteurs de température reflètent les changements de longueurs d'onde en réponse aux modifications de température. Les capteurs de température sont protégés par un boîtier en acier de petite taille, et ce type de capteur FBG peut être facilement installé dans n'importe quelle structure ou matériau comme le béton et autres.
• Les capteurs de pression mesurent la pression ou le niveau relatif des liquides et des gaz dans les tubes, réservoirs, navires et pipelines confinés.
• Le capteur de déplacement mesure l'ampleur de la déformation de diverses structures. Ces capteurs de réseau Fiber Bragg sont généralement fixés sur la surface de la structure, pour mesurer le changement de distance entre deux points d'ancrage.
• Le capteur de vibration également connu sous le nom d'accélérateur est un capteur conçu pour mesurer l'accélération à différentes fréquences, qui mesure les vibrations structurelles dans la plupart des cas applicables. Le capteur de vibration combine une taille compacte et une résistance élevée à la corrosion et aux environnements difficiles avec une fiabilité à long terme.
• En outre, il existe des capteurs de tiltmètre et de charge/poids qui fonctionnent en fonction de la technologie FBG.
La technologie des capteurs FBG est appliquée à des produits basés sur une physique et une technologie sophistiquées. La lumière laser traverse un noyau de fibre d'une manière définie et exacte. Le réseau de Bragg est photolithographié sur le noyau d'un morceau de fibre optique et les réflexions de ce réseau créent un capteur stable. Les changements de déformation, de pression, de température, de vibration, d'accélération, etc. sur la fibre provoqueront un décalage de longueur d'onde et un changement de grandeur des réflexions. Ce changement permet d'atteindre des mesures très précises sur une longue période ou dans des cas ultra-rapides.
Le capteur de pression Fiber Bragg Grating prend FBG comme élément de détection. FBG est très sensible non seulement à la déformation mécanique mais également aux changements de température.
Lorsque le faisceau lumineux se déplace vers une structure de réseau de Bragg à fibre, seule la longueur d'onde spécifique de la lumière est réfléchie par l'indice de réfraction. Cette longueur d'onde est la soi-disant longueur d'onde de Bragg, et c'est en fait ce qui fait que le réseau de Bragg à fibre optique transmet la majeure partie de la lumière tout en réfléchissant une certaine longueur d'onde.
Le capteur de pression FBG peut être installé loin des interrogateurs, ce qui s'applique au système quasi-distribué basé sur FBG, ainsi qu'à tous les systèmes distribués, cependant, leCapteur de température FBGA normalement une réponse très rapide et une faible rétention de chaleur. Ils ne nécessitent aucune alimentation, mise à la terre et isolation galvanique, et il fonctionne parfaitement dans de mauvaises conditions climatiques et des environnements difficiles.
En raison de ses bonnes performances d'isolation, de sa capacité anti-explosion, étanche et anti-interférence électromagnétique, les capteurs de température FBG sont particulièrement adaptés aux applications complexes telles que l'humidité, la haute tension, l'huile, etc.
Après l'installation et le débogage du capteur FBG, aucune maintenance supplémentaire n'est nécessaire. Il vous suffira de protéger les capteurs de pression FBG contre les dommages et les fractures.
Bien que principalement utilisé pour mesurer la déformation, le capteur de pression à réseau de Bragg à fibre peut en fait être intégré dans différents types de transducteurs. Il peut effectuer efficacement les fonctions de mesure de la température, de l'accélération ou du déplacement. En comparaison avec les jauges électriques traditionnelles, le capteur FBG n'a pas besoin d'électricité. Travaillant sur la base de la lumière qui se propage à travers une fibre, les capteurs de pression FBG sont complètement passifs et immunisés. Cependant, il convient de noter que normalement, les capteurs FBG sont extrêmement sensibles à la température. La fibre se dilatera lorsque la température augmentera et se contractera lorsque la température baissera. Ainsi, il est important de s'assurer que la compensation de température vers le capteur FBG est bien faite pendant son temps de travail.
