Type de PLC WDM

Le système de transmission CWDM utilise généralement des lasers non refroidis et des amplificateurs optiques, et son coût est inférieur à celui de DWDM. Par conséquent, la technologie CWDM convient aux applications de communication à courte distance, à bande passante élevée et à point d'accès, principalement utilisées dans la couche de convergence de réseau de zone métropolitaine, la couche d'accès, le réseau privé, la petite couche de dorsale de ville.

DWDM est principalement utilisé dans la couche dorsale Metro et le réseau dorsal longue distance. Grâce à l'utilisation d'un laser de contrôle de stabilité de longueur d'onde DFB avec réfrigération, amplificateur à fibre dopée à l'erbium (EDFA), technologie de correction d'erreur directe (FEC), technologie de compensation de dispersion, relais non régénératif à très longue distance, la transmission ultra-grande capacité est réalisée.

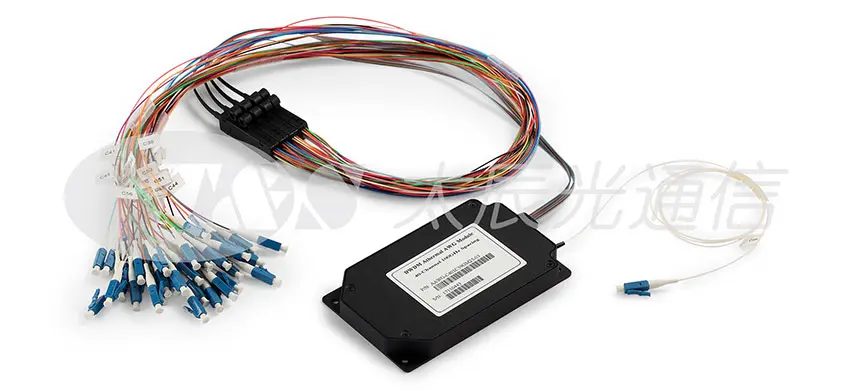

Le réseau de guide d'ondes arrangé (AWG) est une sorte de dispositif WDM à guide d'ondes intégré planaire (PLC) avec des fonctions de multiplexage et de démultiplexage. Le principe d'utilisation d'AWG pour réaliser des appareils WDM a été proposé pour la première fois par M.K. Smith en 1988. AWG a pour fonction de se concentrer et de se disperser en même temps. C'est-à-dire que la même longueur d'onde de lumière peut être focalisée sur un point, et le foyer de différentes longueurs d'onde peut être déplacé par dispersion.

Les performances d'AWG dépendent également étroitement de la sensibilité à la température ou de la stabilité thermique. Le changement de température entraînera le changement de l'indice de réfraction du matériau, appelé effet thermooptique du matériau. L'indice de changement de l'indice de réfraction du matériau à la température n'est pas appelé le terme coefficient optique du matériau. Le changement de température provoquera le déplacement spectral de l'AWG et augmentera la perte d'insertion et la diatroce. Par conséquent, il est d'une grande importance et d'une valeur pratique de réduire la sensibilité de l'AWG à la température et de réaliser le fonctionnement thermique du dispositif.
