Spécification technique YDT 1198.1-2014 de la virole pour connecteur de fibre optique partie 1: virole en céramique
La virole optique joue un rôle important dans les connecteurs de fibre ainsi que dans le patchcord de fibre. Avec les caractéristiques de faible perte d'insertion requise pour la transmission optique, une faible valeur en coefficient d'élasticité, une excellente résistance et une haute résistance aux environnements changeants, la virole en céramique est généralement utilisée dansConnecteurs optiques.
Ayant la durabilité élevée et les plus hauts niveaux de contrôle dimensionnel, ces types de ferrules à fibre optique sont disponibles pour toutes les applications de fibre désignées dans les normes d'architecture de câblage TIA/EIA-568-B.1. La virole en céramique, qui est essentiellement des matériaux en zircone, possède un contrôle brillant sur la taille. Ce type de viroles à fibre optique permet un polissage efficace avec une plus grande géométrie répétable et une finition de surface plus fine. Un bon alignement des fibres dans les viroles en céramique de zircone est assuré grâce au moulage/usinage de précision de pointe de la céramique de la virole pour assurer le plein contact des extrémités des fibres.
Ferrules standard
Les viroles standard sont généralement utilisées comme sous-composants dans les connecteurs à fibre optique, mais peuvent également être intégrées dans diverses applications spécialisées. Ils sont fabriqués en céramique de zircone, qui offre la plus haute performance et la durabilité de tous les types de matériaux de virole. Tous les Ferrules standard sont fabriqués de précision selon des normes de qualité strictes. Les viroles non standard sont conçus pour répondre à des exigences uniques pour un large éventail d'applications, y compris l'intégration médicale, militaire ou scientifique. Les viroles non standard sont également en céramique de zircone, avec des diamètres intérieurs de 80 microns à 750 microns, dans des longueurs de 2.5mm à 22.4mm, et avec des caractéristiques telles que des étapes multiples, contre-éviers, appartements, fentes, rainures et chanfreins.

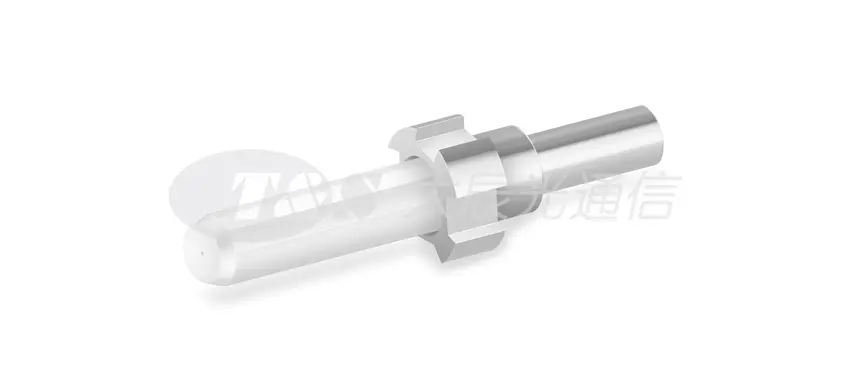

Pointe PC (chanfrein) monomode SC
OD 2.4990mm, concentricité 1.0um
ID 0.125/0.126mm, longueur 10.5mm avec bride CU/SUS

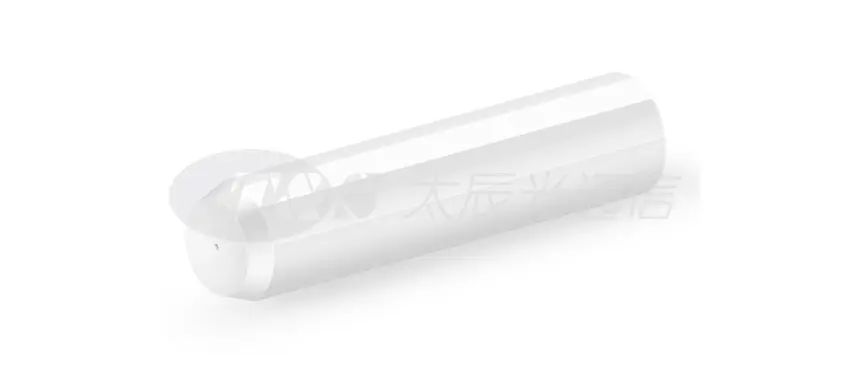

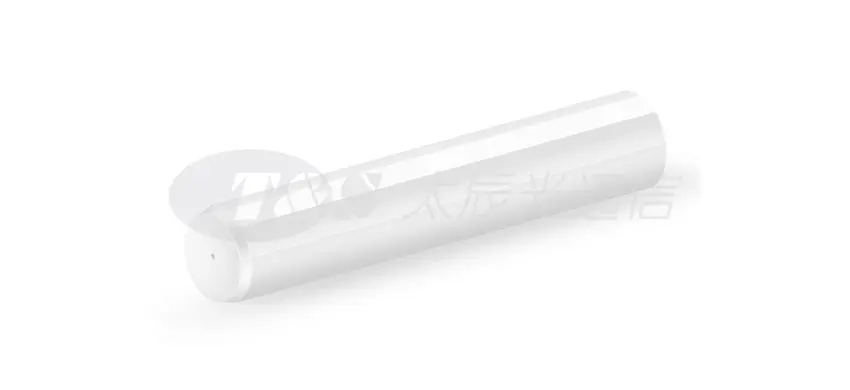

Pointe PC multimode (chanfrein) en céramique Standard Ferrule SC
OD 2.4990mm, concentricité 4.0um, ID 0.126 ~ 0.130mm
Avec bride CU/SUS

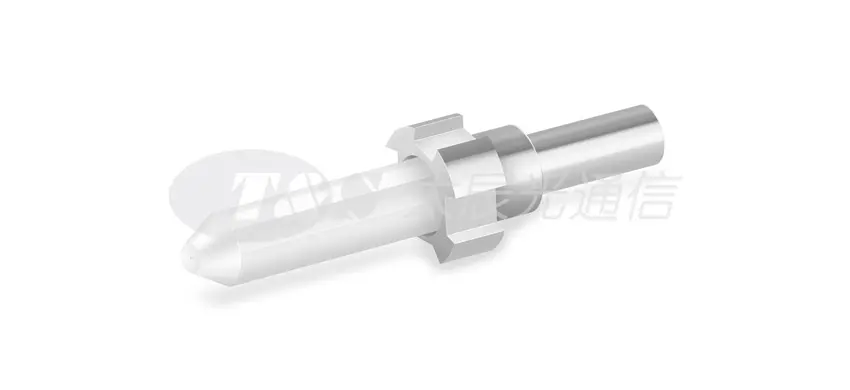

Pointe à coron monomode SC standard en céramique
OD 2.4990mm, concentricité 1.0um, avec bride CU/SUS

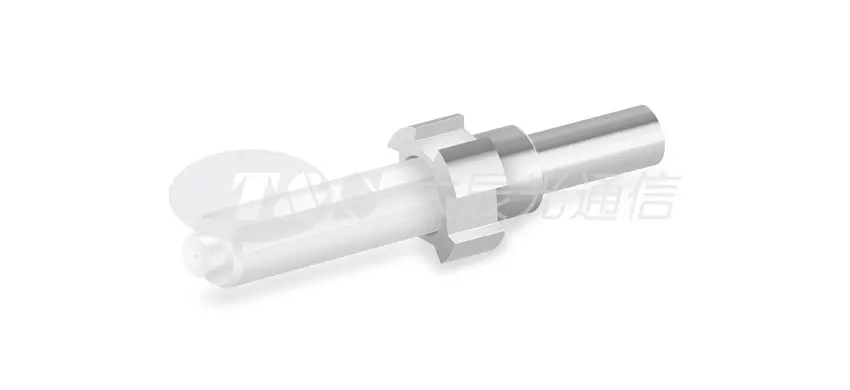

Pointe d'étape en céramique standard SC monomode
OD 2.4990mm, concentricité 1.0um, avec bride CU/SUS

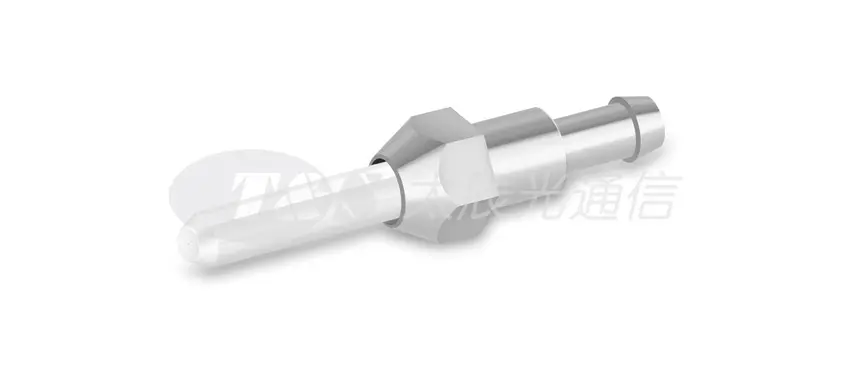

Pointe plate multimode LC en céramique,
OD1.2490mm, Concentricité 4.0um, ID 0.126 ~ 0.130mm
Longueur 6.5mm avec bride CU/SUS.

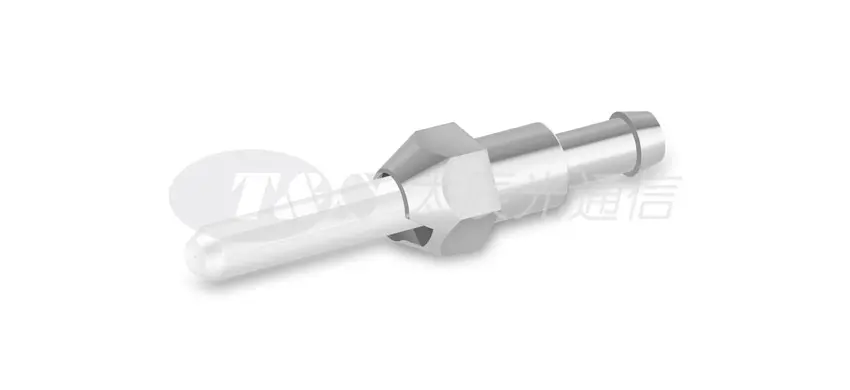

Pointe en forme APC multimode LC,
OD1.2490mm, concentricité 1.0um, ID 0.125/0.126mm
Longueur 6.5mm avec bride CU/SUS.

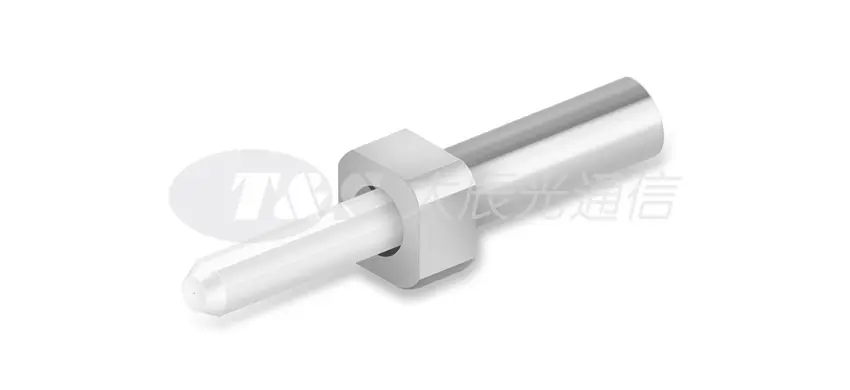

Pointe plate multimode LC en céramique,
OD1.2490mm, Concentricité 4.0um, ID 0.126 ~ 0.130mm
Longueur 6.5mm avec bride MU.
Le prédécesseur de T & S, HNK, une coentreprise sino-japonaise, a été fondée par le co-fondateur de T & S et maintenant président M. Jimmy Chang avec son partenaire japonais au début des années 1990 à Shenzhen, la Chine. C'est la première entreprise de fabrication de viroles en céramique en Chine. L'équipe de technologie de base de HNK a créé T & S en 2000 et a hérité de la technologie de fabrication de viroles en céramique la plus avancée et continue de s'affiner tout au long du chemin. La technologie de base a été la référence dans le domaine de la fabrication supérieure de la virole céramique au fil des ans.
Les processus d'extrusion et d'usinage de T & S garantissent des viroles en céramique avec une concentricité élevée aux deux extrémités et des diamètres intérieurs et extérieurs de haute précision. La virole optique est utilisée pour des applications telles que les connecteurs optiques, les atténuateurs et les talons de fibre.
Sur la base de l'accumulation et des réalisations dans le traitement de haute précision de la virole en céramique au fil des ans, T & S fournit également des composants d'équipement et des gabarits pour répondre aux divers besoins de nos clients.
Spécification technique YDT 1198.1-2014 de la virole pour connecteur de fibre optique partie 1: virole en céramique
SM peut être divisé en trois grades: A / B / C, dans lequel les ferrules de fibre optique de niveau A / B / C correspondent aux connecteurs de qualité A / B / C. MM n'a pas été classé.
Le connecteur constitué de ce type de viroles à fibre optique peut répondre directement aux exigences de l'appariement aléatoire du connecteur de grade B sans réglage. Le connecteur de grade B constitué de ce type de viroles à fibre optique présente de grands avantages en termes de coût et de performance.
Généralement, il existe deux types, l'un est de type contact (détection de sonde), l'autre est sans contact (détection optique). Au début, il s'agit principalement de détection de sonde. À l'heure actuelle, les principaux fabricants de plug-ins utilisent la détection optique. Par rapport à la détection de sonde, la précision de détection optique est plus élevée, la correspondance IL entre la fiche et le connecteur sélectionnés est meilleure et la pollution secondaire peut être efficacement évitée.
Exigence SC / LC> 1200Mpa
