Multiplexage par division à couche mince (WDM)

TFF Type WDM FAQ

Qu'est-ce que la technologie WDM?

La technologie WDM (multiplexage par division de longueur d'onde, WDM) consiste à transmettre plusieurs signaux porteurs optiques de longueur d'onde en même temps, et chaque support optique fonctionne en mode FDM ou TDM, et chaque porteuse a plusieurs signaux analogiques ou numériques. Le principe de base est de combiner (multiplex) les signaux porteurs optiques de différentes longueurs d'onde du côté de la transmission, et de les coupler à la même fibre optique pour la transmission sur la ligne. En arrivant à l'extrémité de réception, les signaux porteurs optiques de différentes longueurs d'onde seront séparés (démultiplexés), de sorte que le nombre de fibres optiques posées dans la liaison de transmission principale sera doublé. Par conséquent, cette technologie est appelée multiplexage par division de longueur d'onde optique, appelée technologie de réutilisation de multiplexage par division de longueur d'onde optique.

Quels sont les types de technologies qui peuvent réaliser les produits WDM dans l'industrie?

À l'heure actuelle, il existe trois technologies principales pour réaliser les produits WDM: la conicité par fibre fondée (FBT), le filtre à couche mince (TFF) et le réseau de guide d'ondes disposés (AWG). Parmi eux, TFF et AWG sont les deux technologies WDM les plus couramment utilisées.

Quelle est la classification de WDM selon l'espacement des canaux?

Selon l'espacement des canaux, WDM peut être subdivisé en CWDM (multiplexage à division de longueur d'onde clairsemée) et DWDM (multiplexage à division de longueur d'onde dense). L'espacement des canaux du CWDM est de 20nm, tandis que celui du DWDM est de 0,4 nm à 1,2 nm. Par conséquent, comparé à DWDM, CWDM est appelé technologie WDM clairsemée.

Qu'est-ce que le filtre à film mince (TFF) WDM? Le film mince diélectrique WDM est composé d'un filtre à couche mince (TFF).

TFF est composé de dizaines à des centaines de films diélectriques de différents matériaux, indice de réfraction et épaisseur. Une couche est d'indice de réfraction élevé et l'autre est de faible indice de réfraction, c'est donc une bande passante pour une certaine plage de longueurs d'onde et une bande d'arrêt pour une autre plage de longueurs d'onde, formant les caractéristiques de filtrage requises.

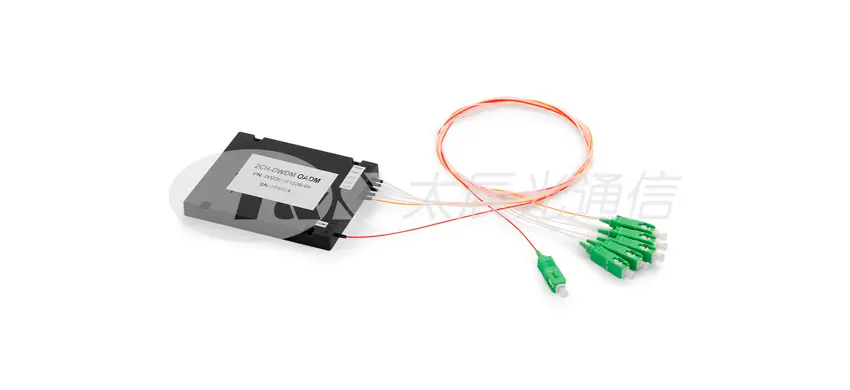

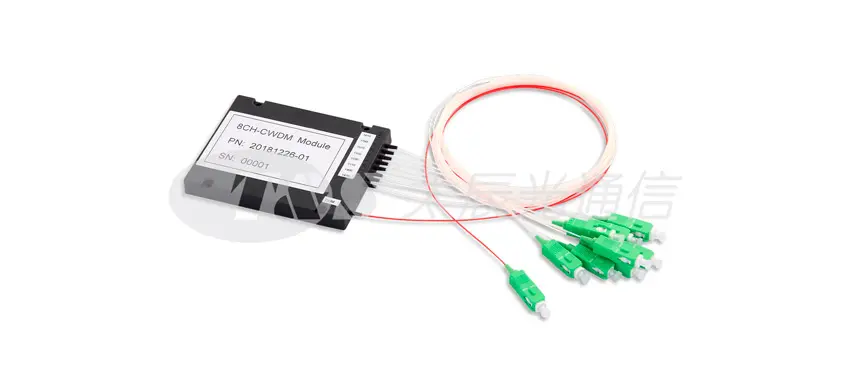

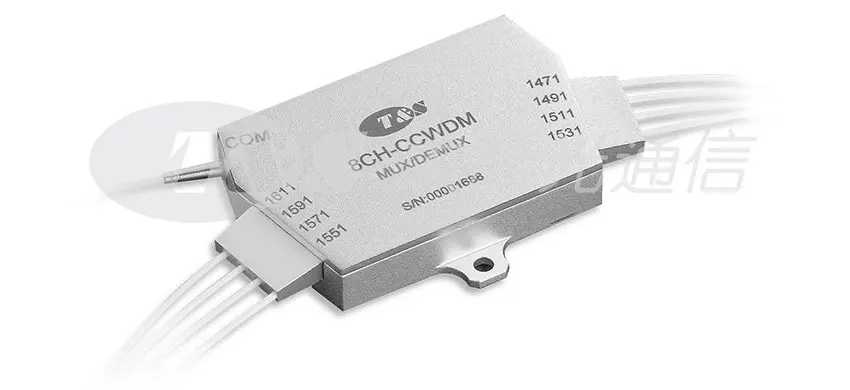

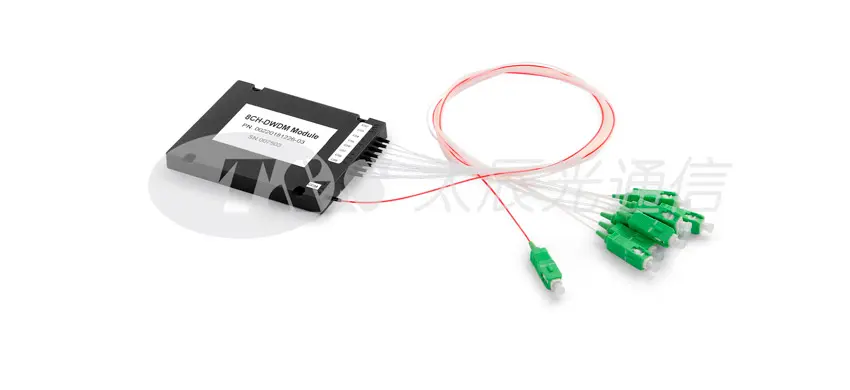

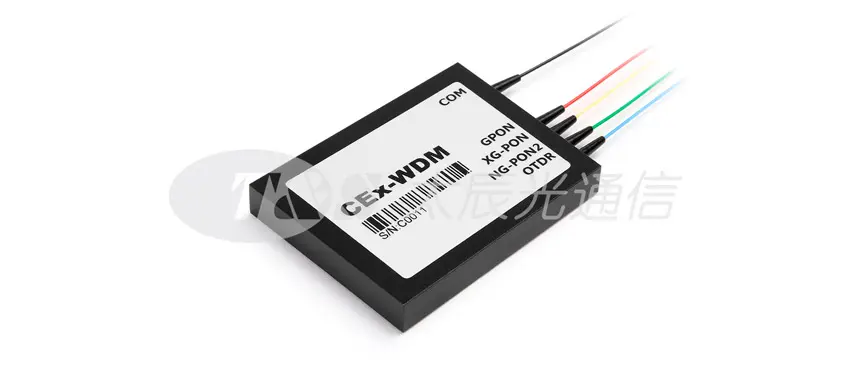

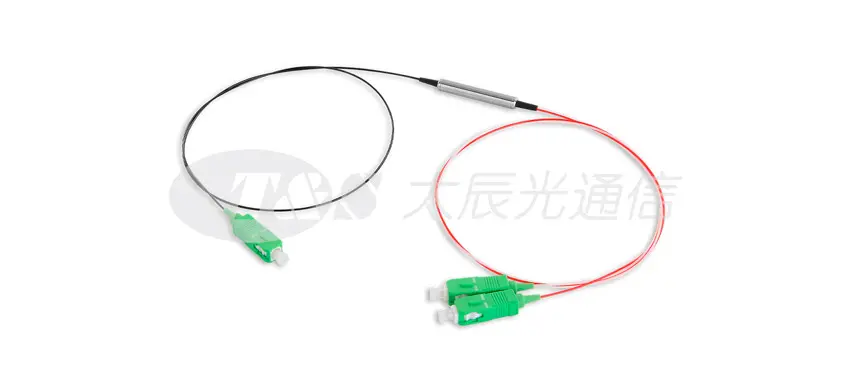

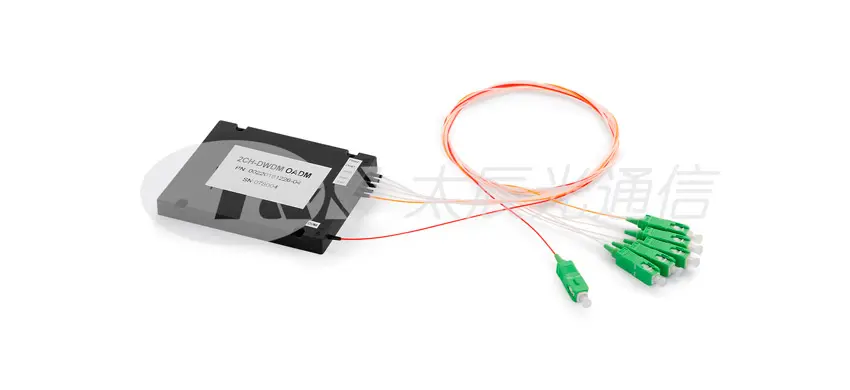

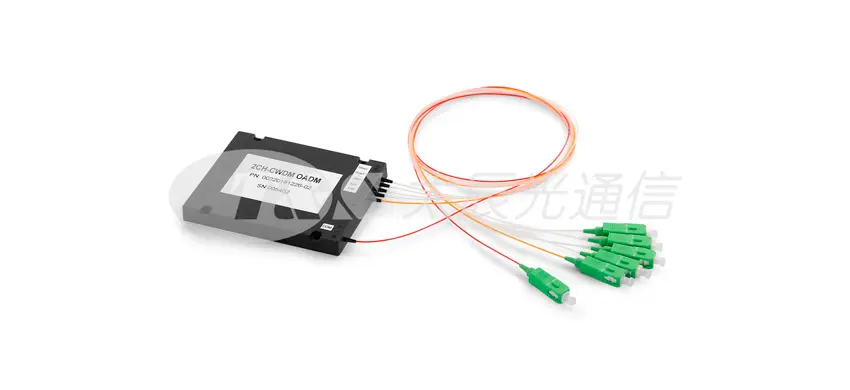

Type de TFF WDM

TFF Type WDM FAQ

Applications de Type de TFF WDM
